Los equipos de prueba HVA son VLF verdaderamente compactos y portátiles que determinan la condición de los cables de media y de alta tensión a frecuencias desde 0.01 Hz hasta 0.1 Hz.

Realizan pruebas de resistencia de VLF, pruebas DC así como pruebas de la funda con el modo de ubicación de la falla en la funda (se requiere el localizador adicional de fallas en la funda).

Los equipos de prueba VLF de b2 electronics brindan pruebas de cables en rangos con máximas tensiones de salida desde 24 kV rms / 35 kV pico hasta 141 kV rms / 200 kV pico con pesos que van desde sólo 19.5 kg / 43 lbs.

Características de los equipos HVA



• Tensión de salida sinusoidal pura (independiente de la carga)
• Protección contra transitorios de 12 kV (50 Hz)
• Dispositivo de Descarga Dual (DDDTM), con descarga mecánica y electrónica integrada
• Ubicación de la falla en la funda (sheath), en combinación con el localizador de fallas en fundas (no incluido)
• Tensión disruptiva y Detección de Carga
• Medición digital de U (rms), I (rms), C, R y tiempo
• Cabeza de prueba de AT fÁcilmente intercambiable
• Pantalla con osciloscopio en tiempo real de la tensión de salida
• Secuencias de pruebas programables con una herramienta de software personalizada
• Descarga de reportes desde el dispositivo por medio de una memoria USB
• Prueba de botella en vacío

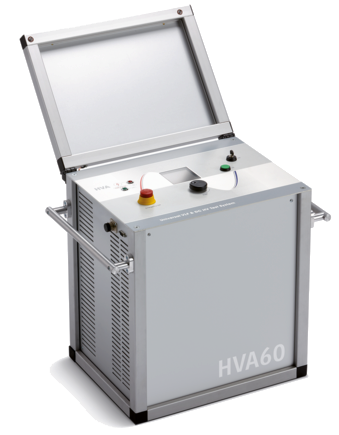

Familia de la Serie HVA

Modelo	HVA34	HVA60	HVA90	HVA94	HVA120
Tensión de salida	34 kVpico, 24 kVrms	62 kVpico, 44 kVrms	90 kVpico, 64 kVrms	94 kVpico, 66 kVrms	120 kVpico, 85 kVrms
Carga	0.5 µF / 0.1 Hz / 24 kVrms	1.0 µF / 0.1 Hz / 44 kVrms	1.0 µF / 0.1 Hz / 64 kVrms	0.9 µF / 0.1 Hz / 66 kVrms	0.5 µF / 0.1 Hz / 85 kVrms
Peso	19.5 kg / 43 lbs	57 kg / 125.6 lbs	127 kg / 280 lbs	128 kg / 282.2 lbs	198 kg / 436.5 lbs
