Los modelos de la serie PD y PDTD ofrecen soluciones portátiles e integradas para el diagnóstico de cables, máquinas rotativas y transformadores de media tensión.

El diagnóstico de los cables de media y alta tensión le brindan la oportunidad de una detección temprana de las vulnerabilidades y se puede llevar a cabo un trabajo de mantenimiento preventivo antes que se dañe un cable durante su operación.

b2 electronics ofrece una amplia gama de soluciones en el mercado, desde instrumentos portãtiles y modulares hasta sistemas montados en remolques para tensiones de hasta 141 kVrms.

El diagnóstico de descargas parciales se pueden llevar a cabo simultáneamente con los de tangente delta. Esto ahorra tiempo y evita las condiciones previsa del cable para las primeras dos pruebas secuenciales.

Características de los equipos PD



• Los modelos PD incluyen diagnósticos de descargas parciales extendibles con tangente delta simultáneos
• Los modelos PDTD incluyen diagnósticos de descargas parciales y de tangente delta simultáneos
• Tensión de salida puramente sinusoidal con frecuencias estables
• Localización exacta de descargas parciales
• Presentación de resolución en fase de descargas parciales
• Medición precisa a nivel de PD y TD
• Supresión de ruido alto por medio de filtrado
• Ancho de Banda: 100 MHz
• Amplificación de Señal: 0 - 52 dB (1 canal) | 0 - 72 dB (2 canales)
• Reportería extensa por medio de herramienta de software personalizada
• Modo de diagnóstico manual o automático
• Base de datos extensa

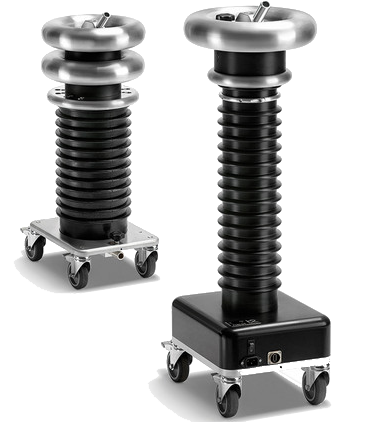

Familia de la Serie PD y PDTD

Modelo	PD30-E	PD60-2 / PDTD60-2	PD90-2 / PDTD90-2	PD120-2 / PDTD120-2	PDTD200-2
Tensión de operación (onda sinusoidal)	34 kVpico, 24 kVrms	62 kVpico, 44 kVrms	90 kVpico, 64 kVrms	120 kVpico, 85 kVrms	200 kVpico, 141 kVrms
Ubicación PD (resolución / precisión)	0.1 m / 1 %	0.1 m / 1 %	0.1 m / 1 %	0.1 m / 1 %	0.1 m / 1 %





NOTA: Los modelos PDTD incluyen diagnósticos integrados de PD y TD
