La medición de Tan Delta es un método de pruebas sencillo, probado y confiable para evaluar la condición dieléctrica y el grado de degradación de los cables de AT. Los daños en los cables ocasionados por los arborescencia eléctrica son fácil y claramente identificados.
Los equipos de prueba VLD de la serie HVA con los rangos correspondientes sirven como la fuente de alta tensión ideal para los dispositivos TD

b2 electronics ofrece diferentes soluciones de diagnósticos de tangente delta. La Serie TD se emplea junto a los probadores hipot de la serie HVA, creando una solución de medición de tangente delta.

Están integrados en una fuenta de alta tensión (modelos HVA), en un sistema de diagnóstico de descargas parciales (modelos PD) o como un dispositivo externo dedicado para actualizar sistemas hipot HVA existentes.

Características de los equipos TD



• Manejo sencillo
• Prueba y diagnostica simultáneamente; a frecuencias variables
• Cuando se lleva a cabo a intervalos fijos, la prueba de TD puede ser la base de un programa de mantenimiento predictivo para sus cables de AT
• Transferencia de resultados de la pruebas vía Bluetooth
• Pantalla gráfica con interpretación clara de los valores, ofreciendo una evaluación rápida y precisa de la condición dieléctrica del cable
• Cableado fácil
• Pruebas de cables muy cortos: > 500 pF
• Reportería completamente automática por medio de una herramienta de software personalizada

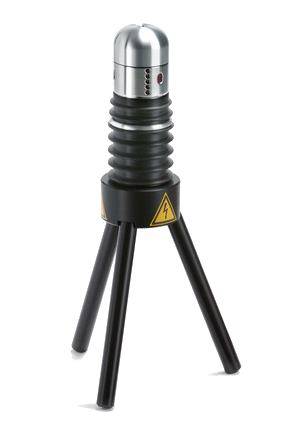

Familia de la Serie TD

Modelo	TD30	TD60-MC	TD90-MC	TD120-MC
Tensión de operación (onda sinusoidal)	34 kVpico, 24 kVrms	62 kVpico, 44 kVrms	90 kVpico, 64 kVrms	120 kVpico, 85 kVrms
Tan Delta (resolución / precisión)	1 x 10-5 / ± 1 x 10-4	1 x 10-5 / ± 1 x 10-4	1 x 10-5 / ± 1 x 10-4	1 x 10-5 / ± 1 x 10-4
